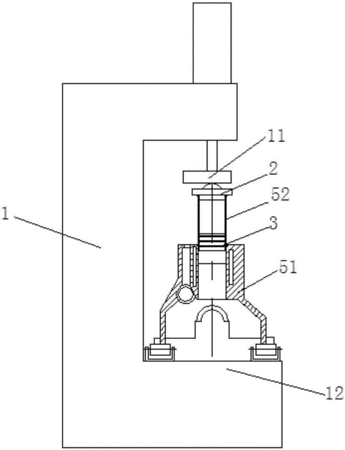

摘要：本實用新型公開了一種柴油機干式氣缸套的裝配裝置。該裝配裝置包括：壓裝機、缸套壓頭、缸套導向套和小滾道組件；其中，壓裝機包括：位于頂部與液壓缸驅動連接的液壓座和位于液壓座下方的水平底座；小滾道組件設置在底座上，且兩端分別與輸運待裝配氣缸體的大滾道相連；缸套壓頭包括：下端與氣缸套上端適配插入的插頭、中部的止擋凸緣和頂部與液壓座抵壓的半球頂頭；缸套導向套為階梯軸狀，上部小端與氣缸套下端適配插入，下部大端與待裝配氣缸體的缸孔適配插入。該柴油機干式氣缸套的裝配裝置結構合理，通過采用壓裝機和滾道輸運提高了壓裝效率。
- 專利類型實用新型
- 申請人廣西玉柴機器股份有限公司;
- 發明人張志榮;朱巖;莫啟興;鄧耀耀;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201220301919.0
- 申請時間2012年06月26日
- 申請公布號CN202655878U
- 申請公布時間2013年01月09日
- 分類號B23P19/027(2006.01)I;
