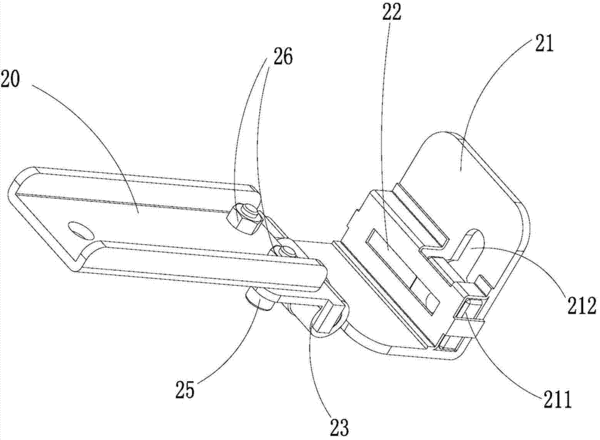

摘要：本實用新型公告了一種LED顯示單元箱體快鎖卡爪裝置，包括連接桿、卡鉤和暗栓，所述卡勾上設置有葫蘆孔，所述葫蘆孔用于與LED顯示屏上的錨點卡接；所述連接桿與卡鉤可轉動連接；所述卡鉤內設置有暗栓容納腔，且所述暗栓可在自身重力作用下封住所述葫蘆孔的大端。采用了本實用新型技術方案的一種LED顯示單元箱體快鎖卡爪裝置，由于連接桿與卡鉤可轉動連接，在顯示屏安裝時，卡爪可以很方便的抓住LED顯示單元箱體上的錨點；并且卡爪內有暗栓，當卡爪抓住箱體上的錨點后，暗栓在自身重力作用下自動落下，從而可以有效防止卡爪松脫，此種結構的快鎖卡爪裝置方法簡單、成本低廉、使用可靠。
- 專利類型實用新型
- 申請人深圳市奧拓電子股份有限公司;
- 發明人陳剛;劉志輝;朱凌;吳涵渠;
- 地址518000 廣東省深圳市南山區高新技術產業園南園T2棟A6-B
- 申請號CN201320727870.X
- 申請時間2013年11月18日
- 申請公布號CN203607046U
- 申請公布時間2014年05月21日
- 分類號G09F9/33(2006.01)I;F16M11/08(2006.01)I;F16M11/18(2006.01)I;
