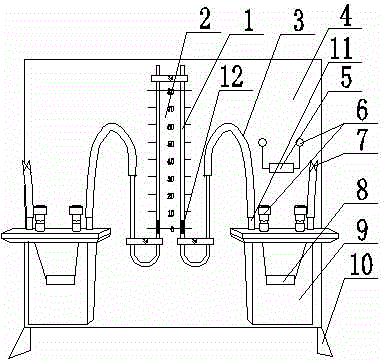

摘要：一種新型焦耳定律實驗器，包括面板，面板底部設置支架，面板上固定裝有電阻的密閉容器，電阻與密封容器蓋上的接線柱電連接，在密封容器蓋上還設置有帶止水夾的排氣管和進氣管，進氣管與排氣管分別與密封容器聯通，進氣管通過硅膠管與壓克力管聯通，壓克力管固定在面板上，在壓克力管對應的面板上設置有刻度標尺，在壓克力管下部有液柱，在面板上還設置有備用電阻，備用電阻上連接有接線柱，壓克力管是U型管。由于采用硅膠管，硅膠管的使用壽命大約是10年，不用頻繁更換軟管。另一方面壓克力管采用U型管,這樣密封容器內的氣體通過硅膠管再到U型玻璃管，其密閉性能好，密封容器內膨脹的氣體通過軟管推動玻璃管內的液柱上升。同時玻璃管采用壓克力管，不易碎，方便移動，而且壓克力管使用壽命長。本實用新型結構簡單，不易破碎，使用壽命長，適合在教學中作焦耳定律實驗用。
- 專利類型實用新型
- 申請人鄭州利生科教設備有限公司;
- 發明人丁曉東;
- 地址452370 河南省鄭州市新密市南環路龍潭橋東利生科教
- 申請號CN201120267746.0
- 申請時間2011年07月27日
- 申請公布號CN202205376U
- 申請公布時間2012年04月25日
- 分類號G09B23/18(2006.01)I;G09B23/16(2006.01)I;
