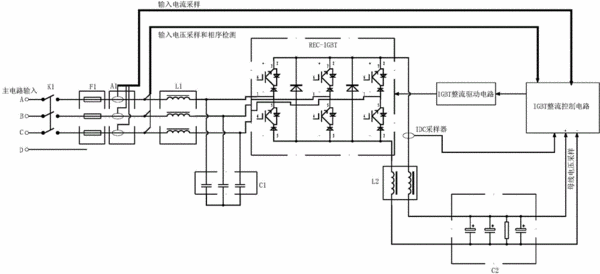

摘要：本實用新型涉及整流電路技術領域，尤其涉及一種IGBT整流電路，電流檢測器A1的輸入端連接三相市電，電流檢測器A1的輸出端通過信號采集電路連接三相LC濾波器LC1的輸入端，三相LC濾波器LC1的輸出端連接三相IGBT逆變橋電路的交流側，三相IGBT逆變橋電路的直流側連接負載，IGBT整流驅動電路一端和IGBT整流控制電路連接，另一端和三相IGBT逆變橋電路的脈沖信號輸入端連接，IGBT整流控制電路還分別和電流檢測器A1和信號采集電路連接。此電路通過集成三相LC濾波器LC1和三相IGBT逆變橋電路形成IGBT整流電路，并根據電流值和電壓值控制整流電路輸出，只用較少的部件就可實現穩定的直流母線電壓輸出，結構簡單、輸出穩定、成本低廉、對電網污染小且安全有效。
- 專利類型實用新型
- 申請人廣東志成冠軍集團有限公司;
- 發明人匡金華;郭輝海;
- 地址523000 廣東省東莞市塘廈鎮田心工業區廣東志成冠軍集團有限公司
- 申請號CN201320740955.1
- 申請時間2013年11月20日
- 申請公布號CN203554321U
- 申請公布時間2014年04月16日
- 分類號H02M7/219(2006.01)I;H02M1/12(2006.01)I;H02H7/125(2006.01)I;
