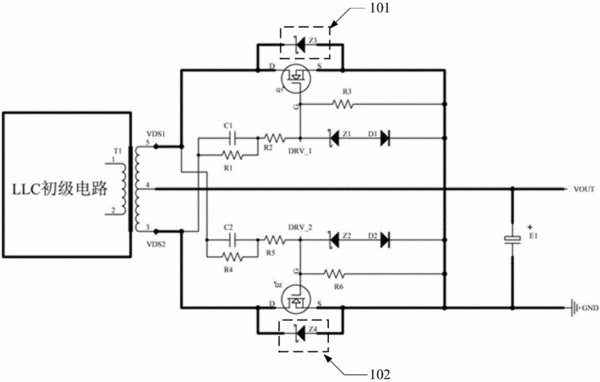

摘要：本發明涉及一種LLC半橋諧振變換器及其次級同步整流裝置，該次級同步整流裝置包括MOS管Q1、Q2，電阻R1、R2、R4、R5，電容C1、C2，穩壓管Z1、Z2，二極管D1、D2。其中，電容C1、電阻R1、R2、穩壓管Z1以及二極管D1組成MOS管Q1的驅動電路，電容C2、電阻R4、R5、穩壓管Z2以及二極管D2組成MOS管Q2的驅動電路。本發明通過簡單的驅動電路驅動MOS管，實現LLC半橋諧振變換器的次級同步整流，無需使用專用芯片，降低了應用成本及調試難度，且PCB走線不易受干擾，同時避免了使用專用芯片驅動MOS管時芯片本身因控制問題而增大死區時間的問題，因此也提高了整機效率。
- 專利類型發明專利
- 申請人廣州視源電子科技股份有限公司;
- 發明人黃定江;
- 地址510663 廣東省廣州市廣州高新技術產業開發區科學城科珠路192號4樓
- 申請號CN201610192104.6
- 申請時間2016年03月29日
- 申請公布號CN105846700A
- 申請公布時間2016年08月10日
- 分類號H02M7/219(2006.01)I;
