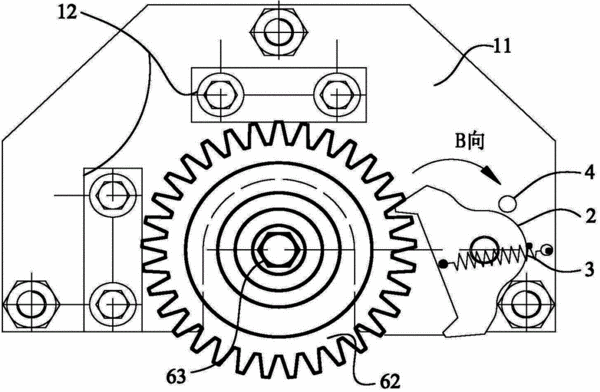

摘要：本實用新型公開了一種固定齒輪裝置，所述齒輪固定安裝在齒輪軸上，在所述齒輪軸前端設有齒輪鎖緊螺母，包括：固定架，其頂部為一主面板，在所述主面板一側設有齒輪軸頸讓位缺口，在所述齒輪軸頸讓位缺口周圍的主面板上表面設有兩齒輪限位塊；卡塊，其轉動設置在所述齒輪軸頸讓位缺口周圍的主面板上表面，所述卡塊具有卡腳，所述卡腳具有與齒輪齒牙面配合的支撐部位，當轉動所述卡塊使得所述支撐部位抵接在所述齒輪齒牙面時，所述支撐部位與所述兩齒輪限位塊形成對齒輪進行定位的三個定位支點。該裝置可以快速鎖住齒輪旋轉，達到上緊齒輪鎖緊螺母的目的，制造簡單。
- 專利類型實用新型
- 申請人廣西玉柴機器股份有限公司;
- 發明人曾黎;阮軍武;段泉;朱巖;潘志紅;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201320756797.9
- 申請時間2013年11月26日
- 申請公布號CN203542451U
- 申請公布時間2014年04月16日
- 分類號B25B11/02(2006.01)I;
