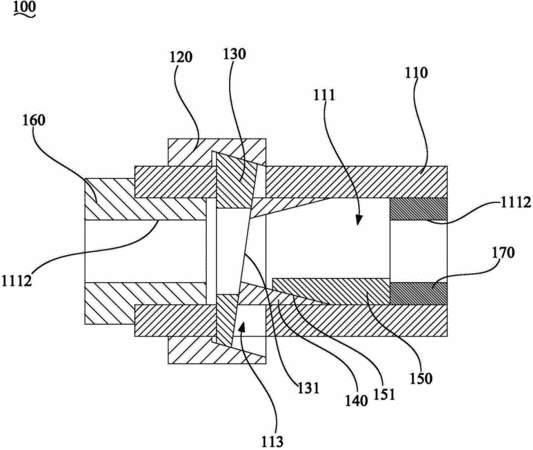

摘要:本發明公開了一種燈具裝配夾緊裝置,包括固定套筒、套設于所述固定套筒的滑動環、驅動環、楔形傳動塊及壓塊。固定套筒具有收容腔,且收容腔的內壁設有用于抵持燈具零部件的抵擋部??上葘⑿枰獖A緊的燈具零部件收納于收容腔內,再使滑動環沿固定套筒滑動,帶動驅動環沿驅動孔滑動,以使驅動環沿與固定套筒軸線垂直的方向滑動。進一步的,驅動環驅動楔形傳動塊沿收容腔滑動,使壓塊相對于滑動面滑動。壓塊沿傾斜的滑動面滑動,可使壓塊向靠近抵擋部的方向移動,從而將燈具零部件夾持于壓塊與抵擋部之間。因此,通過上述燈具裝配夾緊裝置,只需使滑動環沿固定套筒滑動,便可實現對圓柱形燈具零部件的夾緊,從而提高加工效率。
- 專利類型發明專利
- 申請人深圳市海洋王照明工程有限公司;海洋王照明科技股份有限公司;
- 發明人周明杰;張表新;
- 地址518100 廣東省深圳市南山區東濱路84號華業公司主廠房二層北側
- 申請號CN201310590672.8
- 申請時間2013年11月20日
- 申請公布號CN104647249A
- 申請公布時間2015年05月27日
- 分類號B25B11/02(2006.01)I;
