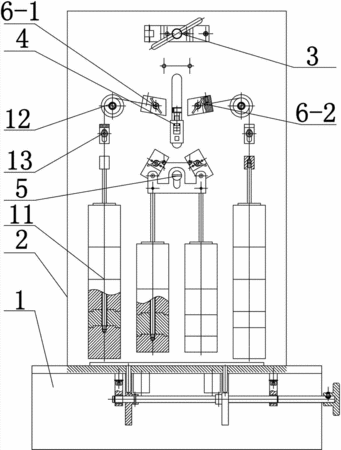

摘要:本實用新型涉及一種拉鏈負荷拉次測試裝置,包括箱體,所述箱體上設有安裝面板,安裝面板上自上而下順次設有用于夾持拉鏈尾部的第一夾具、用于夾持拉鏈拉片的第二夾具、用于夾持拉鏈頭部的第三夾具和用于夾持拉鏈帶的第四夾具組;測試裝置還包括配重機構組和傳動機構,第三夾具和第四夾具組與配重機構組連接,第二夾具與傳動機構連接,傳動機構連接至控制機構。本實用新型通過儀器完成拉鏈的負荷拉次測量,通過合理設置各個部件的相對位置,使拉鏈開合速度及次數可調,完成在一定負荷下拉鏈的負荷拉次測試,保證測試結果的精準,且由于測試裝置操作簡單,實用性強,測試范圍廣,僅需要配備極少數的操作人員即可以完成大批量拉鏈的相關測試。
- 專利類型實用新型
- 申請人溫州一鼎儀器制造有限公司;
- 發明人葉樂克;
- 地址325604 浙江省溫州市樂清市柳市鎮東岸村
- 申請號CN201320612441.8
- 申請時間2013年09月30日
- 申請公布號CN203534945U
- 申請公布時間2014年04月09日
- 分類號G01N19/00(2006.01)I;
