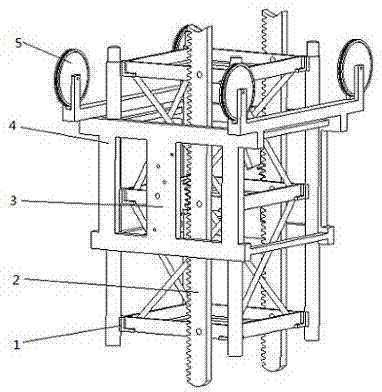

摘要：本實用新型涉及一種施工升降機的天輪架機構，由外框架、天輪和鎖緊結構組成，其中鎖緊機構由固定板、彈簧、齒輪轉動軸、扇形齒輪、定位銷、支撐桿、支撐桿轉動軸組成。其特征是：外框架套在導軌架外面，天輪安裝在外框架上部的兩側，鎖緊結構安裝在外框架上，固定板裝在外框架的內側，扇形齒輪通過齒輪轉動軸安裝在固定板上，在扇形齒輪的下方連接了彈簧的一端，彈簧的另一端安裝在固定板上，使扇形齒輪能與齒條嚙合，在扇形齒輪的上方，通過支撐桿轉動軸將支撐桿安裝在固定板上，定位銷可使支撐桿固定在a位置或b位置，如果施工升降機使用該天輪架機構，在導軌架增加與拆除標準節時，不需要拆除天輪架。
- 專利類型實用新型
- 申請人西華大學;
- 發明人彭然;秦小嶼;向號;張玲玲;李麗芬;
- 地址610039 四川省成都市金牛區土橋金周路999號
- 申請號CN201320721605.0
- 申請時間2013年11月13日
- 申請公布號CN203529654U
- 申請公布時間2014年04月09日
- 分類號B66B7/00(2006.01)I;
