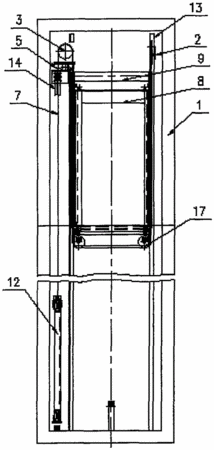

摘要：本實用新型公開了一種家用電梯的井道布置結構，包括井道，及設置于井道內側的轎廂架和對重系統；及設置于轎廂架上的轎廂和轎底反繩輪；所述井道上部右側設置有轎廂繩頭板，所述轎廂繩頭板通過螺栓和導軌壓板固定于轎廂導軌上，所述井道上部左側設置有曳引輪、曳引機、曳引機固定架、限速器固定架和限速器；所述曳引機安裝于曳引機固定架上，所述曳引機固定架固定于對重導軌端頭及轎廂導軌上；所述限速器安裝在限速器固定架上，所述限速器固定架通過螺栓和導軌壓板固定轎廂導軌上。本實用新型的家用電梯的井道布置結構，增加了建筑設計的自由度，減少了建筑成本；井道布置結構安全可靠，對頂層高度和承重要求低，降低了建筑成本。
- 專利類型實用新型
- 申請人山東奔速電梯股份有限公司;
- 發明人李長明;朱小云;胥曰彪;李濤;劉潔;
- 地址271100 山東省萊蕪市萊城工業區匯河大道以北、萊城大道以西
- 申請號CN201521112605.6
- 申請時間2015年12月21日
- 申請公布號CN205240995U
- 申請公布時間2016年05月18日
- 分類號B66B7/00(2006.01)I;B66B7/02(2006.01)I;B66B7/06(2006.01)I;B66B11/02(2006.01)I;B66B11/04(2006.01)I;B66B5/04(2006.01)I;
