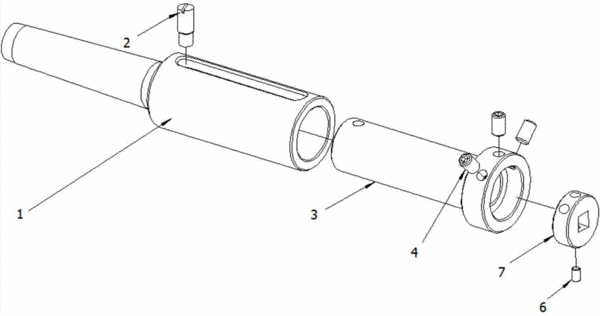

摘要：本實用新型公開了螺紋加工裝置,其特征在于，它包括：莫氏套筒（1），其具有一個錐柄以及設于錐柄前端的筒狀結構，所述筒狀結構的側壁具有一個與筒狀結構延伸方向一致且用于安裝開槽無頭軸位螺釘（2）的槽；可拆卸地安裝于筒狀結構的板牙套（3），其側壁具有一個與開槽無頭軸位螺釘（2）配合的安裝孔，所述板牙套的前端具有一個由環形圍護結構圍護而成的裝配腔體，所述環形圍護結構具有周向布置且用于安裝緊定螺釘（4）的裝配孔；可拆卸地安裝于裝配腔體的絲攻套（7）或板牙接套（5），所述板牙接套安裝有板牙（7′）。本實用新型的有益效果是：螺紋加工裝置作為車床上進行內外螺紋的加工設備，具有操作簡單方便的優良特點。
- 專利類型實用新型
- 申請人上海西馬特機械制造有限公司;
- 發明人馬健;
- 地址201800 上海市嘉定區曹安路17號橋南曹豐路555號
- 申請號CN201320577926.8
- 申請時間2013年09月18日
- 申請公布號CN203509249U
- 申請公布時間2014年04月02日
- 分類號B23G3/00(2006.01)I;
