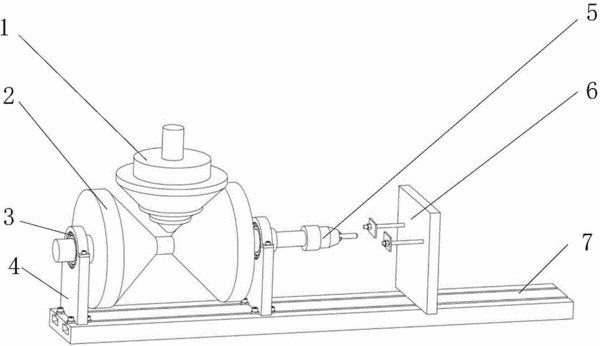

摘要：一種鉆床用簡易攻絲機構，包括帶密封圈摩擦輪、雙盤式摩擦輪、軸承、支架、鉆頭夾具、工件夾具、導軌。其特征在于帶密封圈摩擦輪與鉆床主軸相聯，雙盤式摩擦輪經軸承安裝于兩支架之間，雙盤式摩擦輪一端與鉆頭夾具相固聯，工件夾具滑動安裝于導軌，兩支架使用螺釘螺母固聯與導軌兩支架，通過雙盤式摩擦輪在兩支架之間左右滑動，使得雙盤式摩擦輪左右兩輪分別與帶密封圈摩擦輪相接觸，從而實現鉆頭夾具的正反轉；鉆頭夾具用于夾持絲錐。此鉆床用簡易攻絲機構的應用使得攻絲過程更為簡單方便，換向過程為攻絲過程順力而為，不需要主動換向機構，且由于有導軌引導，增加了攻絲精度，同時機構結構簡單，便于維護，成本低。
- 專利類型發明專利
- 申請人北京電子科技職業學院;
- 發明人張娜;劉文平;莊嚴;賈俊良;李玉蘭;宋昀;孔曉林;郝瑞參;
- 地址100029 北京市朝陽區太陽宮芍藥居甲1號
- 申請號CN201410806648.8
- 申請時間2014年12月22日
- 申請公布號CN104625253A
- 申請公布時間2015年05月20日
- 分類號B23G3/00(2006.01)I;B23Q3/06(2006.01)I;
