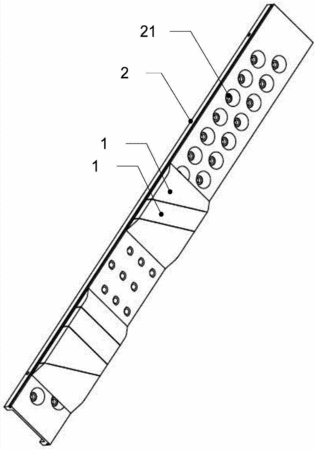

摘要:本實用新型公開了一種澆注線圈用端子板,包括端子板本體,所述端子板本體上開設有若干用于分接線的錐形孔,以及與所述錐形孔的小端連通的連接通孔,還包括若干可拆卸地連接于所述端子板本體上的墊板。本實用新型中的端子板可以根據具體線圈的具體分接線情況來安裝或拆卸墊板,使端子板適合不同規格的線圈,提高了端子板的通用性,減少了端子板的庫存量,降低了線圈的制造成本。
- 專利類型實用新型
- 申請人海南金盤電氣有限公司;
- 發明人魏忠正;姚仁志;
- 地址570216 海南省??谑心虾4蟮?68號??诒6悈^7號廠房
- 申請號CN201320620142.9
- 申請時間2013年10月09日
- 申請公布號CN203491087U
- 申請公布時間2014年03月19日
- 分類號H01F41/04(2006.01)I;B29C39/26(2006.01)I;
