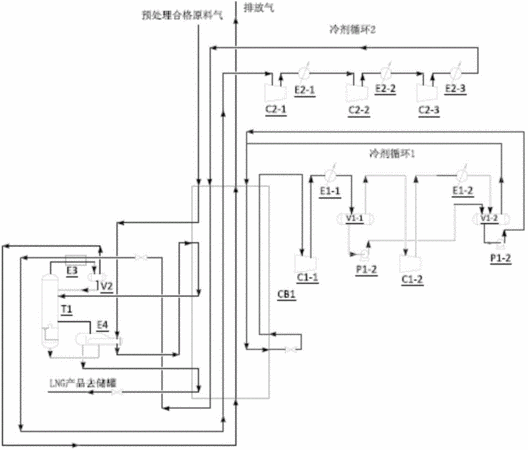

摘要：實用新型公開了一種含氧煤層氣的脫氧、脫氮系統。所述系統包括冷箱、精餾塔、煤層氣脫氧、脫氮機構、混合冷劑循環機構和氮氣冷劑循環機構；混合冷劑循環機構為冷箱提供冷量；氮氣冷劑循環機構為冷箱和精餾塔提供冷量；煤層氣脫氧、脫氮機構包括原料氣管線、設置于精餾塔塔頂的再冷凝器和設置于精餾塔塔底的再沸器；原料氣管線與所述冷箱相連通，然后從冷箱中引出后與再沸器相連通；原料氣管線從再沸器引出后再進入至冷箱中，然后從冷箱中引出后與精餾塔相連通；再沸器的氣相出口通過管路與冷箱相連通，管路經冷箱冷卻后與LNG儲罐相連通。本實用新型可實現原料氣甲烷含量在30～90%混空煤層氣的液化，減少碳排放，最大限度回收天然氣資源。
- 專利類型實用新型
- 申請人中國海洋石油總公司;中海石油氣電集團有限責任公司;
- 發明人單彤文;陳杰;曾偉平;尹全森;花亦懷;馮頡;李秋英;常心潔;程昊;
- 地址100010 北京市東城區朝陽門北大街25號
- 申請號CN201320550688.1
- 申請時間2013年09月05日
- 申請公布號CN203474746U
- 申請公布時間2014年03月12日
- 分類號C10L3/10(2006.01)I;
