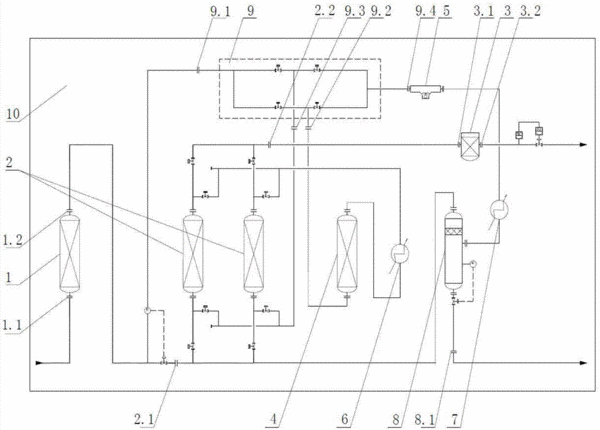

摘要:本實用新型涉及橇裝式天然氣脫水裝置,包括布置在橇座上的脫硫脫汞塔、吸附凈化塔、凈化氣過濾器、再生氣吸附凈化塔、再生氣空氣冷卻器、再生氣加熱器、再生氣冷凍鹽水冷卻器、再生氣氣液分離器和切斷閥組橇座,其特征是脫硫脫汞塔上設置有天然氣入口,脫硫脫汞塔的主物料出口通過管道與吸附凈化塔的入口和切斷閥組的入口連接,吸附凈化塔的出口通過管道與凈化氣過濾器的入口連接,凈化氣過濾器上設置有凈化天然氣出口,再生氣氣液分離器的頂部與吸附凈化塔的入口連接,再生氣氣液分離器的底部設置有冷凝水及雜質排放口。本實用新型移動容易、安裝快捷、運行穩定、維修方便而且無污染、高效率、低能耗。
- 專利類型實用新型
- 申請人中海石油氣電集團有限責任公司;武漢三江航天遠方科技有限公司;
- 發明人單彤文;白楊;曾偉平;李恩道;陳海平;高慧良;回毅;胡永霞;
- 地址100000 北京市朝陽區東三環北路甲2號京信大廈
- 申請號CN201320265226.5
- 申請時間2013年05月15日
- 申請公布號CN203333609U
- 申請公布時間2013年12月11日
- 分類號C10L3/10(2006.01)I;
