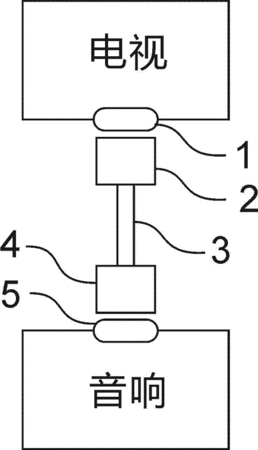

摘要：本實用新型提供了一種電視與音響之間的母連接器、連接線及傳輸裝置。母連接器，包括絕緣本體、焊接引腳和接觸電極；絕緣本體具有一公連接器容納腔，焊接引腳及接觸電極裝設于公連接器容納腔的底部；公連接器容納腔的兩側還設有卡槽。連接線包括多芯電纜和連接于該多芯電纜兩端的兩個公連接器；公連接器包括絕緣本體以及金屬外殼，絕緣本體的前端面上分布有可伸縮電極；金屬外殼的兩側還設有卡扣及卡扣解除機構。傳輸裝置，由裝設于電視端的第一母連接器、裝設于音響端的第二母連接器、連接線組成。本實用新型同時具有控制交互功能、音頻信號傳輸功能、電源供應功能和預留擴展功能，實現了控制統一，簡化了用戶的連接操作及控制方式，降低了成本。
- 專利類型實用新型
- 申請人國光電器股份有限公司;
- 發明人沈紫輝;黎剛;程友平;
- 地址510805 廣東省廣州市花都區新華街鏡湖大道8號
- 申請號CN201320462394.3
- 申請時間2013年07月31日
- 申請公布號CN203445337U
- 申請公布時間2014年02月19日
- 分類號H01R13/639(2006.01)I;H01R31/06(2006.01)I;H01R13/24(2006.01)I;
