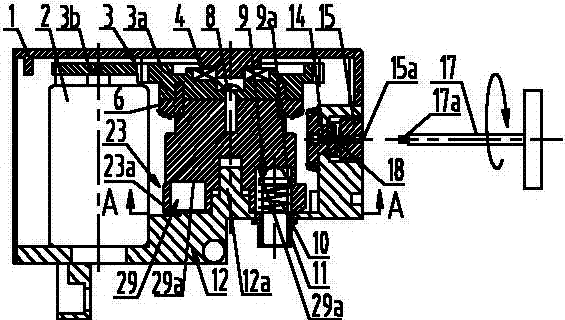

摘要:本發明涉及一種電動汽車充電插頭插座的鎖合裝置。包括殼體、電機、傳動鏈、鎖盤、鎖銷、鎖銷彈簧、微動開關、微動開關凸輪和鎖銷凸輪,鎖盤轉動連接于所述殼體內,電機置于殼體內的鎖盤一側,傳動鏈傳動連接電機與鎖盤,微動開關凸輪和鎖銷凸輪設置在鎖盤上并與鎖盤共軸線轉動,微動開關凸輪的凸輪面抵觸所述微動開關,使微動開關完成開關的“開”、“合”動作;鎖銷上連接鎖銷彈簧,鎖銷凸輪的凸輪面抵觸該鎖銷的一端部,鎖銷凸輪的轉動和鎖銷彈簧的彈力使鎖銷沿其軸向移動。優點是電插頭插座在鎖緊的狀態下充電,既使充電更安全,并提供電信號,便于控制系統進行計量、計費和后臺維護管理,實現充電過程無人看守,給充電站提供更大的便利。
- 專利類型發明專利
- 申請人南京康尼科技實業有限公司;
- 發明人周紅斌;周曉俊;
- 地址210038 江蘇省南京市經濟開發區恒達路19號
- 申請號CN201210190393.8
- 申請時間2012年06月11日
- 申請公布號CN102709754A
- 申請公布時間2012年10月03日
- 分類號H01R13/639(2006.01)I;H01R13/70(2006.01)I;
