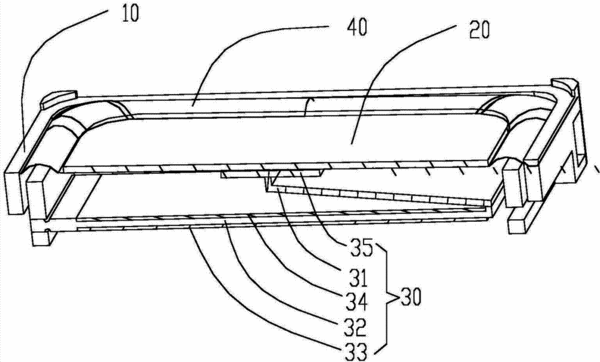

摘要:壓電型揚聲器包括盆架、音膜和壓電振動單元;該音膜安裝于該盆架上;該壓電振動單元安裝于該盆架內并位于該音膜下方;該壓電振動單元包括壓電振動臂和剛性振動傳遞臂,該壓電振動臂的左末端嵌裝于該盆架的左側壁內,該剛性振動傳遞臂的下端設于該壓電振動臂的右末端,該剛性振動傳遞臂的上端粘接于該音膜上。上述實用新型的壓電振動單元可提供揚聲器低頻輻射時所需要的振動振幅,以解決現有壓電振子振動振幅過小所導致的靈敏度偏低的問題,使得本壓電型揚聲器可實現窄長超薄化和微型化,同時提高其低頻靈敏度。
- 專利類型實用新型
- 申請人國光電器股份有限公司;廣州仰誠精密電子有限公司;
- 發明人魏少林;陳得喜;黃漢雄;謝守華;
- 地址510800 廣東省廣州市花都區新華街鏡湖大道8號
- 申請號CN201320856154.1
- 申請時間2013年12月23日
- 申請公布號CN203675320U
- 申請公布時間2014年06月25日
- 分類號H04R17/00(2006.01)I;
