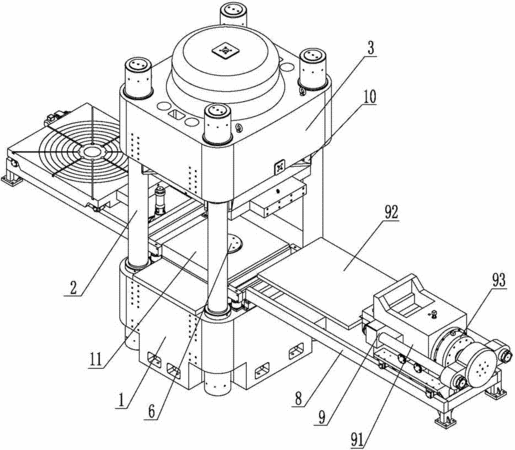

摘要：本實用新型涉及一種壓剪試驗機的剪力測試裝置，其包括機架、立柱、主油缸、主活塞桿、上壓板、墊板、壓力傳感器、導軌以及剪切機構；其中，所述立柱豎直設置于機架上；所述主油缸固持于立柱的頂部；所述主活塞桿和主油缸配合，并由主油缸驅動而上下升降；所述上壓板固持于主活塞桿的底部；所述壓力傳感器安裝于機架上；所述墊板支承于壓力傳感器上，其和上壓板相對設置；所述導軌水平設置于機架的一側；所述剪切機構設置于導軌上，其能沿導軌移動。本實用新型的壓剪試驗機的剪力測試裝置結構簡單，承載力大，施加壓力穩定，且其剪切位置可根據待測試件的高度而調整，使用方便。
- 專利類型實用新型
- 申請人安徽省公路工程檢測中心;浙江中重精工機械有限公司;
- 發明人汪凡文;金春星;吳宇;徐明波;胡尚軍;劉義春;康啟兵;周滿兵;
- 地址230000 安徽省合肥市九華山路1號
- 申請號CN201320477388.5
- 申請時間2013年08月06日
- 申請公布號CN203443866U
- 申請公布時間2014年02月19日
- 分類號G01N3/24(2006.01)I;
