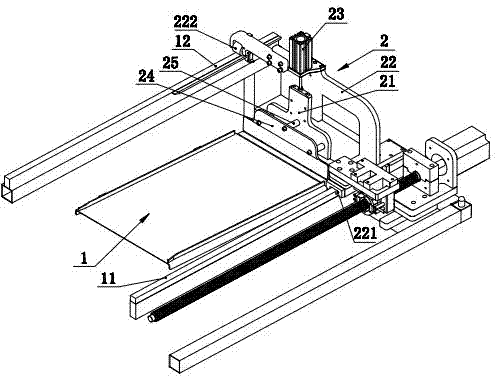

摘要:本實用新型公開了一種西林瓶理瓶機,包括機體,機體上設有理瓶工作臺和西林瓶輸送帶,理瓶工作臺與西林瓶輸送帶之間還設有將西林瓶輸送帶上的西林瓶推送到理瓶工作臺上的推送裝置,所述的推送裝置包括推板、推板固定架、氣缸、護板,所述推板固定架與理瓶工作臺為滑動配合連接,所述的氣缸固裝于推板固定架上,所述的推板固裝于氣缸輸出軸上,且所述氣缸輸出軸的中心軸線在與水平面相垂直的豎直方向上,所述的護板與推板通過螺栓固接,且所述螺栓的中心軸線與推板的推送方向平行,所述的護板位于推板推送方向的前端,因此所述的推板和護板可形成對西林瓶前后兩端的夾持,從而有效確保西林瓶在被推送過程中不會發生傾倒,大大提高生產效率。
- 專利類型實用新型
- 申請人溫州維科生物實驗設備有限公司;
- 發明人章曉玲;陳超;
- 地址325204 浙江省溫州市龍灣區永興街道永裕路183-189號
- 申請號CN201320379259.2
- 申請時間2013年06月28日
- 申請公布號CN203332946U
- 申請公布時間2013年12月11日
- 分類號B65G47/82(2006.01)I;
