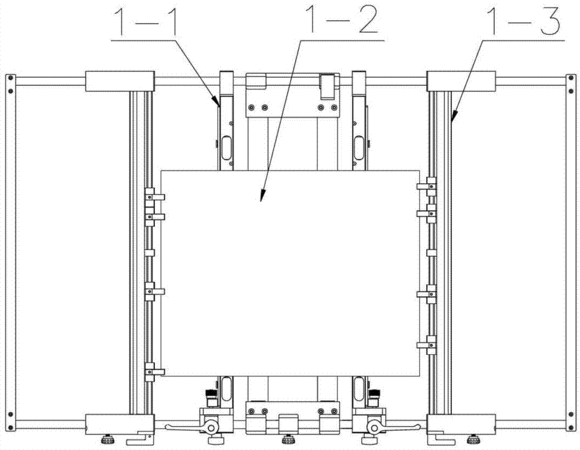

摘要：本實用新型公開了一種PCB板自適應支撐治具，用于PCB板夾具，包括有后支撐和前支撐，設置于后支撐和前支撐之間的支撐條2-4，設置于支撐條上的頂針和頂針彈簧，設置于所述前支撐上并相互配合的鎖緊行程調節旋鈕、鎖緊行程調節座、前連接板、鎖緊把手2-9、動力銷和偏心輪把手、鎖緊機構，所述支撐條的側部設置有撥動板和滑動銷，所述鎖緊機構包括頂針鎖緊板、鎖緊板銷軸、彈簧調節塊、連接板、鎖緊彈簧及調節螺釘。該PCB板自適應支撐治具的支撐定位操作效率較高，且其操作過程簡便易行。本實用新型還公開了一種應用上述PCB板自適應支撐治具的PCB板夾具。
- 專利類型實用新型
- 申請人深圳市效時實業有限公司;
- 發明人胡靖林;王文;
- 地址518128 廣東省深圳市寶安黃田光匯工業園B棟三樓東
- 申請號CN201220733610.9
- 申請時間2012年12月27日
- 申請公布號CN203279361U
- 申請公布時間2013年11月06日
- 分類號H05K3/30(2006.01)I;
