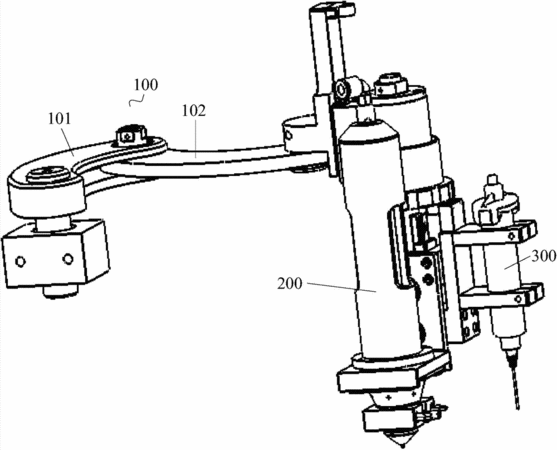

摘要:本實用新型公開了一種除錫噴嘴試驗測試裝置,其包括機械手臂組、旋轉主軸和通氣型發熱除錫主體部件,其中,機械手臂組包括固定臂和能夠繞固定臂轉動地設置在固定臂上的旋轉臂;就旋轉主軸能夠轉動地設置在旋轉臂上;旋轉主軸上固定有第一直線導軌,且該第一直線導軌沿豎直方向設置;通氣型發熱除錫主體部件通過第一導軌滑塊設置在上述第一直線導軌上,且該通氣型發熱除錫主體部件用于加熱錫料并將融化的錫料吸取回收。該裝置中,發熱自動除錫部件能夠實現加熱錫料,并將融化錫料吸取回收,避免用戶手持烙鐵和吸錫線操作,提高剔錫操作的自動化程度。
- 專利類型實用新型
- 申請人深圳市效時實業有限公司;
- 發明人胡靖林;王文;
- 地址518128 廣東省深圳市寶安區福永街道興圍路口北方駿億商務中心10樓
- 申請號CN201420827732.3
- 申請時間2014年12月23日
- 申請公布號CN204560039U
- 申請公布時間2015年08月12日
- 分類號H05K3/22(2006.01)I;
