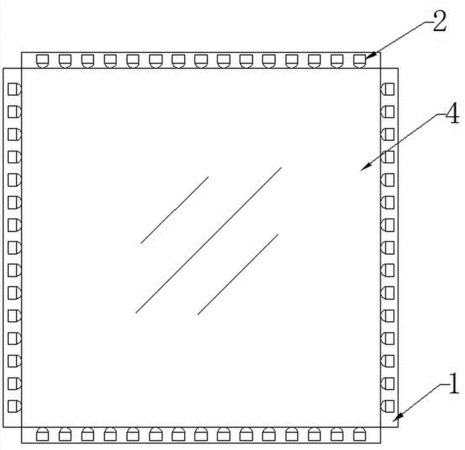

摘要：本實用新型公開了一種拼接式紅外觸摸屏，包括觸摸屏體、焊接有紅外發射單元和紅外接收單元的第一電路板、焊接有控制和測量電路的第二電路板、紅外發射單元和紅外接收單元，所述第一電路板水平固定在觸摸屏體四周，且第一電路板的元件面與觸摸屏體的觸摸面平行，所述第二電路板固定設置在第一電路板下方。采用本實用新型后，不僅使得紅外觸摸屏的穩定性更高，還使得紅外觸摸屏的外框尺寸更薄更窄。
- 專利類型實用新型
- 申請人成都吉銳觸摸技術股份有限公司;
- 發明人史永松;
- 地址610000 四川省成都市高新區科園南路6號
- 申請號CN201320122260.7
- 申請時間2013年03月18日
- 申請公布號CN203217521U
- 申請公布時間2013年09月25日
- 分類號G06F3/042(2006.01)I;
