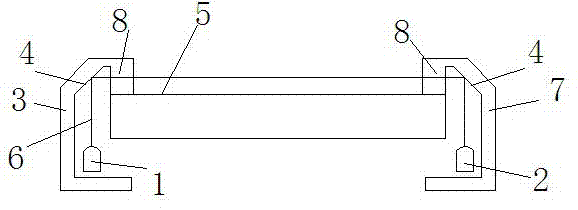

摘要：本實用新型公開了一種反光鏡結構的反射式紅外觸摸屏，包括紅外發射裝置和紅外接收裝置，所述紅外發射裝置和紅外接收裝置設置在觸摸屏體的非觸摸面，且還包括用于將紅外發射裝置發出的紅外光改變方向后傳輸到觸摸面形成紅外線光網的發射紅外反光鏡和用于將紅外線光網改變方向后傳輸到紅外接收裝置的接收紅外反光鏡，發射紅外反光鏡和接收紅外反光鏡均由一個或兩個紅外反光界面組成。采用本實用新型后，能夠使紅外觸摸屏基本不受外部光的影響，可以有效解決傳統紅外觸摸屏的抗光干擾問題，同時可以有效降低現有紅外觸摸屏凸起的邊沿高度和寬度。
- 專利類型實用新型
- 申請人成都吉銳觸摸技術股份有限公司;
- 發明人蒲彩林;唐海衛;張春來;鐘德超;
- 地址610000 四川省成都市高新區科園南路6號
- 申請號CN201220298431.7
- 申請時間2012年06月25日
- 申請公布號CN202694304U
- 申請公布時間2013年01月23日
- 分類號G06F3/042(2006.01)I;G02B17/06(2006.01)I;G02B5/08(2006.01)I;
