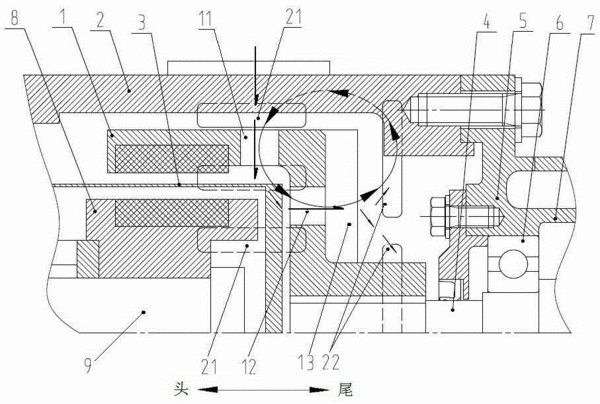

摘要：本實用新型公開了一種高溫磁力泵冷卻結構，包括在外磁轉子尾部端面上設置的葉片，以及在尾部端面上、沿外磁轉子的軸向開設的至少一個第一排氣孔，外磁轉子側壁上設有至少一個第一進氣孔；還包括在箱體側壁上、對應外磁轉子的第一進氣孔區域設置的至少一個第二進氣孔，以及在箱體側壁的尾部、對應外磁轉子的第一排氣孔區域設置的至少一個第二排氣孔；第二進氣孔、第一進氣孔、第一排氣孔、第二排氣孔依次連通，構成一個空氣循環冷卻通道。相應的還公開了設有上述冷卻結構的磁力泵。該種空氣循環冷卻結構的設計，能夠節約水資源，降低運轉成本。水冷和空冷還可配合同時使用，提高了冷卻效果，保證了使用壽命。
- 專利類型實用新型
- 申請人湖南耐普泵業股份有限公司;
- 發明人苗偉;吳磊軍;張盼利;
- 地址410100 湖南省長沙市星沙經濟開發區盼盼路26號
- 申請號CN201520608383.0
- 申請時間2015年08月13日
- 申請公布號CN204961408U
- 申請公布時間2016年01月13日
- 分類號F04D29/58(2006.01)I;F04D29/046(2006.01)I;F04D13/02(2006.01)I;
