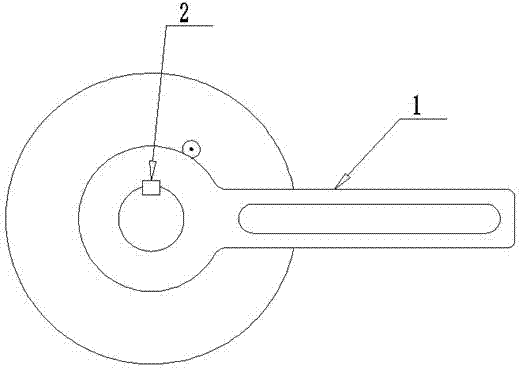

摘要：本實用新型公開了一種調柴油機供油角度及活塞上止點工裝，校正工裝安裝到曲軸小頭上（裝皮帶輪位置），定位鍵要對準曲軸小頭的鍵槽安裝到位，卡住曲軸可轉動曲軸；用手轉動定位工裝使定位工裝上的定位桿對準前蓋板上的定位孔插進去固定；通過校正工裝手柄轉動曲軸使定位工裝上的供油指針對準校正工裝上供油刻度的0度，此時活塞即為上止點位置；通過校正工裝手柄轉動曲軸使定位工裝上的供油指針對準校正工裝上供油刻度，即為柴油機的供油角度。調整好供油角度后即可直接裝配油泵、齒輪室、三大齒輪、活塞和曲軸皮帶輪等零件，而不會引起供油角度不準確，影響試驗效率、成本、質量。
- 專利類型實用新型
- 申請人廣西玉柴機器股份有限公司;
- 發明人李煥勇;黃坤;鄧玉勝;呂玉成;韋漢勇;龐甲永;王勇;劉建征;
- 地址537005 廣西壯族自治區玉林市玉州區天橋西路88號
- 申請號CN201320082396.X
- 申請時間2013年02月23日
- 申請公布號CN203125433U
- 申請公布時間2013年08月14日
- 分類號B25B27/00(2006.01)I;
