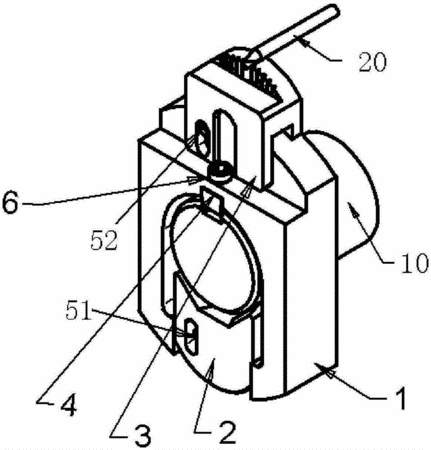

摘要：本發明公開了一種滑觸式相位指示裝置，包括：盤套，其具有供曲軸的軸頸穿過的窗形孔，窗形孔的正上方設有與曲軸的鍵槽匹配的平鍵，處于窗形孔的下側的盤套上設有導向槽，盤套的頂端設有滑槽；卡塊，其上端具有V形槽，卡塊可伸縮的設置在導向槽內，卡塊用來將曲軸抱緊在窗形孔內；以及滑冠，其頂壁具有刻度槽，刻度槽的兩側分布有刻度線，滑冠上下可滑動的設置在滑槽內；其中平鍵、V形槽和刻度槽的上下中心線處于同一中心面。該滑觸式相位指示裝置相位指示失真小，分辨精度高。
- 專利類型發明專利
- 申請人廣西玉柴機器股份有限公司;
- 發明人吳培柱;楊先愷;潘長俊;趙澤健;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201510074649.2
- 申請時間2015年02月12日
- 申請公布號CN104626045B
- 申請公布時間2016年07月06日
- 分類號B25B27/00(2006.01)I;
