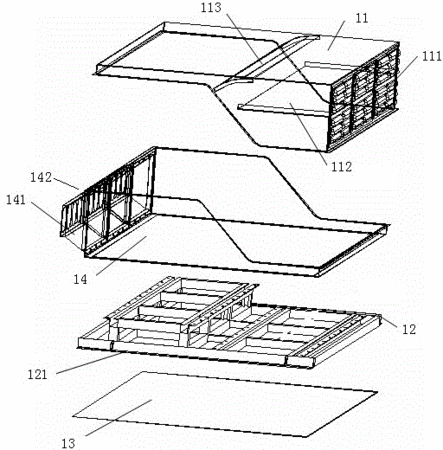

摘要：本實用新型涉及電源箱及其箱體。其中電源箱包括電源箱箱體和放置在電源箱箱體內的電源單體，所述電源箱箱體內設有電源單體支撐結構，所述電源單體支撐結構包括分別用于與電源箱箱體內冷卻氣流的上游和下游對應設置的上游支撐結構和下游支撐結構，所述上游支撐結構和下游支撐結構呈臺階形狀布置，對應的電源單體分別設置在所述上游支撐結構和下游支撐結構上而呈相應的臺階形狀，因此，冷卻氣流在電源箱箱體內流過時，一部分能夠對上游支撐結構上的電源單體進行冷卻，另一部分能夠不與上游的電源單體進行熱交換而直接流向下游的電源單體，從而減少或避免上游電源單體對冷卻氣流的加熱，保證下游電源單體的冷卻效率，冷卻效果好。
- 專利類型實用新型
- 申請人鄭州宇通客車股份有限公司;
- 發明人陳萬銀;
- 地址450016 河南省鄭州市十八里河宇通工業園區
- 申請號CN201420166190.X
- 申請時間2014年04月08日
- 申請公布號CN203883057U
- 申請公布時間2014年10月15日
- 分類號H01M2/10(2006.01)I;H01G2/10(2006.01)I;H01G2/08(2006.01)I;B60K1/04(2006.01)I;H01M10/625(2014.01)I;H01M10/6561(2014.01)I;
