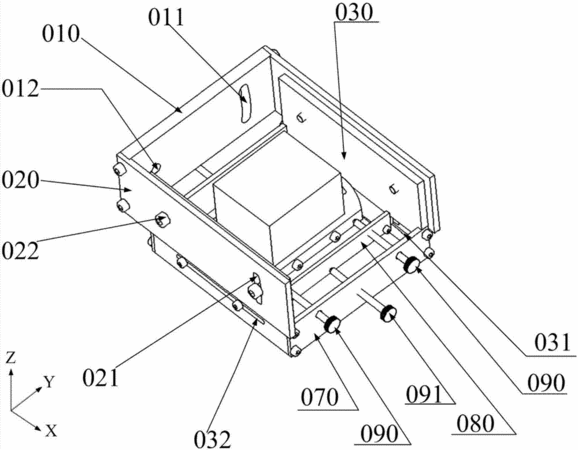

摘要:本實用新型涉及機器視覺技術領域,具體公開了一種相機微調裝置,該裝置包括第一安裝板、安裝在所述第一安裝板上且與其垂直的第二安裝板、安裝在所述第二安裝板上且與其平行的第三安裝板;所述第一安裝板上設有第一弧形長條孔和第一通孔;所述第二安裝板上設有第二弧形長條孔和第二通孔,所述第二弧形長條孔和第二通孔內設有螺栓,所述第二安裝板和第三安裝板通過第二通孔、第二弧形長條孔進行螺栓連接。本實用新型提供的相機微調裝置,能夠使相機具有6個相對獨立的自由度,使相機能夠在水平方向上充分調節,且調節方便,利用本實用新型提供的相機微調裝置進行圖像采集時,能夠得到亮度均勻的圖像。
- 專利類型實用新型
- 申請人北京兆維電子(集團)有限責任公司;
- 發明人許偉麗;董新橋;鄒偉金;徐江偉;
- 地址100015 北京市朝陽區酒仙橋路14號
- 申請號CN201320078973.8
- 申請時間2013年02月20日
- 申請公布號CN203117626U
- 申請公布時間2013年08月07日
- 分類號G03B17/56(2006.01)I;F16M11/04(2006.01)I;
