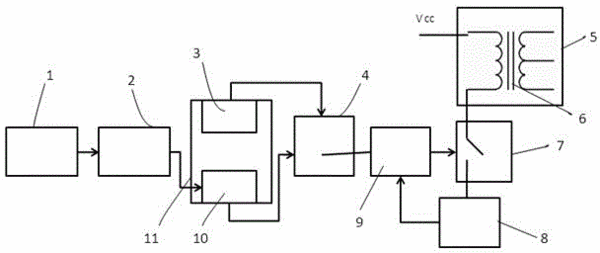

摘要：本實用新型公開了一種智能電刺激電路裝置，包括肌電傳感器及信號處理器（1）、帶通濾波器（2）、微控制器（11）、主開關（4）、比較放大器（9）、副開關（7）、反饋電路（8）和刺激電流發生器（5），其特征在于：所述肌電傳感器及信號處理器（1）同步采集并處理人體的實時肌電信號，信號經帶通濾波器（2）后輸出給微控制器（11），微控制器（11）輸出調頻信號控制主開關（4）的通斷并輸出調幅信號通過主開關（4）傳給比較放大器（9），比較放大器（9）比較所述調幅信號和反饋電路的信號，用放大后的輸出信號控制副開關（7）的通斷和副開關（7）輸出電流的大小，通過副開關（7）的信號一部分進入反饋電路（8）后輸入給比較放大器（9），一部分用于控制刺激電流發生器（5）產生刺激電流的大??；本實用新型實時采集人體的肌電信號，實時輸出隨肌電信號大小變化的刺激電流，并且刺激電流的頻率隨治療的需要可以實時調節，根據患者的意愿變化，相適應的改變刺激電流的大小和頻率，完成患者想要完成的動作，符合現代的主動康復治療理念。
- 專利類型實用新型
- 申請人南京偉思醫療科技有限責任公司;
- 發明人楊瑞嘉;苗盛巍;徐賢彪;史志懷;
- 地址210012 江蘇省南京市雨花臺區軟件大道48號蘇豪國際廣場A幢二層B區
- 申請號CN201220627794.0
- 申請時間2012年11月26日
- 申請公布號CN203090256U
- 申請公布時間2013年07月31日
- 分類號A61N1/36(2006.01)I;A61B5/0488(2006.01)I;
