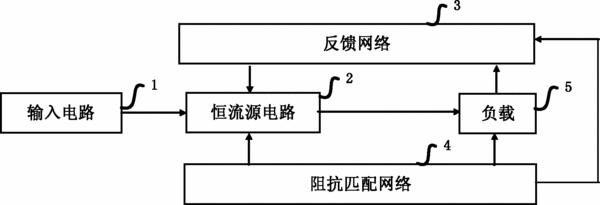

摘要:本發明提供一種基于肌電反饋刺激的恒流刺激電路,包括輸入電路、恒流源電路、反饋網絡、阻抗匹配網絡、以及負載,其中,所述輸入電路連接至所述恒流源電路,所述恒流源電路連接至所述負載,依次連接的所述恒流源電路、負載、以及反饋網絡構成反饋回路,所述阻抗匹配網絡分別連接所述恒流源電路、負載、以及反饋網絡。本發明提供的恒流刺激電路,實現了對輸出刺激脈沖的高精度實時控制,大大減小了工程人員維護設備的次數,提高了產品的可靠性及治療效果,降低了人力成本,能夠應用于基于肌電反饋刺激的神經肌肉康復儀,從而使得神經肌肉康復儀輸出高精度的刺激脈沖,對需要康復的肌肉進行治療。
- 專利類型發明專利
- 申請人上海諾誠電氣有限公司;
- 發明人李龍;李慧華;胡加華;呂柱柱;
- 地址200240 上海市閔行區劍川路940號1號樓5樓
- 申請號CN201210114706.1
- 申請時間2012年04月18日
- 申請公布號CN102649003A
- 申請公布時間2012年08月29日
- 分類號A61N1/36(2006.01)I;
