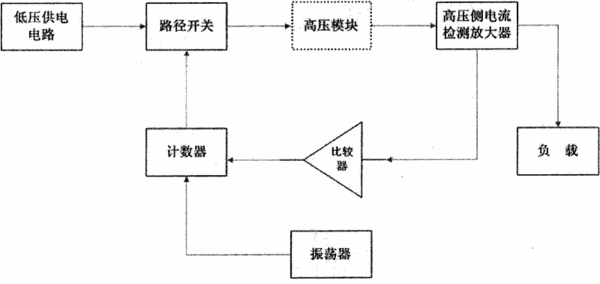

摘要:本實用新型公開了一種失神經吞咽電刺激裝置,流過負載的電流超過某個電流值和時間值時,切斷供電并鎖定該狀態,停止失神經電刺激的輸出。它包括提供穩定的工作電壓的低壓供電電路;用于在正常工作時,對流經負載的電流進行精確采集,并轉換成電壓信號后輸出的高壓側電流檢測放大器;用于比較經由高壓側電流檢測放大器檢測出的負載電流與設定基準電流的大小的比較器,比較器的輸出可以控制計數器計數或是清零;用于對振蕩器的輸出信號進行計數的計數器,當計數狀態持續時間超過設定值時計數器的計數值將會溢出,溢出后計數器的輸出端狀態翻轉,控制路徑開關處于截止狀態,高壓模塊停止供電,并鎖定該狀態;振蕩器為計數器提供穩定的時鐘信號。
- 專利類型實用新型
- 申請人四川大學;復旦大學附屬華山醫院;廣州市三甲醫療信息產業有限公司;
- 發明人何竟;吳毅;何成奇;賈杰;白玉龍;高強;余小蘭;劉強;楊永紅;范文可;
- 地址510630 廣東省廣州市高新技術開發科學城欖月路80號廣州科技創新基地G區第五層512-518單元
- 申請號CN201020573249.9
- 申請時間2010年10月22日
- 申請公布號CN201814996U
- 申請公布時間2011年05月04日
- 分類號A61N1/36(2006.01)I;
