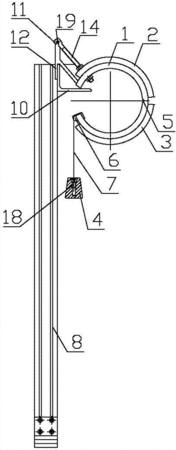

摘要:本實用新型涉及改性聚氯乙烯管材C環韌度試驗測試技術領域,是一種C環韌度試驗測試裝置。包括支架和至少兩個的測試裝置;每個測試裝置包括C形試樣、上支撐夾具、下支撐夾具、配重塊和連接座;在支架的上端自前至后固定安裝有至少兩個連接座,C形試樣的開口朝向支架,C形試樣的上部固定安裝有與其弧形相配的上支撐夾具,C形試樣的下部固定安裝有與其弧形相配的下支撐夾具,上支撐夾具與下支撐夾具之間有間距。本實用新型結構合理而緊湊,使用方便,通過設置掛鉤,便于定位C形試樣,而五組測試裝置的設置,可進行多組定位C形試樣的測試,因此極大地提高了測試工作效率,同時試樣的變形和彎曲力矩傳遞到試樣切口處達到了標準要求。
- 專利類型實用新型
- 申請人新疆維吾爾自治區產品質量監督檢驗研究院;承德市精密試驗機有限公司;
- 發明人鹿毅;黃河;趙凌云;伊力多斯·牙吾昭夫;王曉軍;王進;雷振凱;
- 地址830011 新疆維吾爾自治區烏魯木齊市新市區河北東路188號
- 申請號CN201320013417.2
- 申請時間2013年01月10日
- 申請公布號CN203053797U
- 申請公布時間2013年07月10日
- 分類號G01N3/20(2006.01)I;
