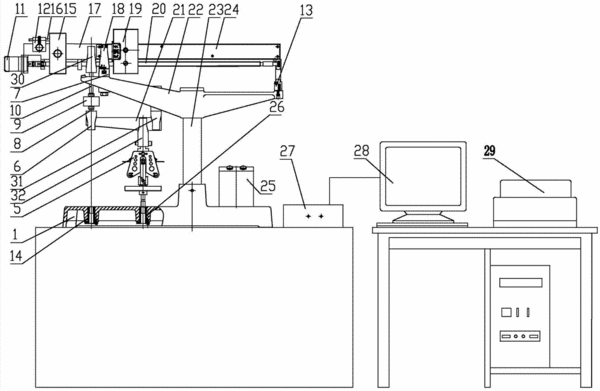

摘要：本發明涉及一種微機屏顯水泥膠砂抗折試驗機，包括底座，底座上通過立柱連接上梁，上梁左端支承大杠桿，大杠桿下端安裝傳動絲桿，傳動絲桿一端連接伺服電機；所述大杠桿的左端連接平衡砣，大杠桿的右端滑動連接游動砝碼，游動砝碼下端與傳動絲桿螺紋連接；其特征是：在所述大杠桿上通過第三刀刃架掛裝抗折機構，抗折機構包括連接在第三刀刃架下端的上拉桿和下拉桿，上拉桿和下拉桿之間連接拉力傳感器，下拉桿下端連接第一刀刃架，第一刀刃架連接小杠桿的左端，小杠桿的右端掛在上梁下側，在小杠桿上連接抗折夾具；所述拉力傳感器輸出端連接采集儀，采集儀輸出端連接計算機，計算機輸出端連接打印機。本發明能夠直接顯示和輸出力值和強度。
- 專利類型發明專利
- 申請人無錫建儀儀器機械有限公司;
- 發明人過嘉;
- 地址214111 江蘇省無錫市新區坊前春陽東路8號
- 申請號CN201410594819.5
- 申請時間2014年10月29日
- 申請公布號CN104297074A
- 申請公布時間2015年01月21日
- 分類號G01N3/20(2006.01)I;
