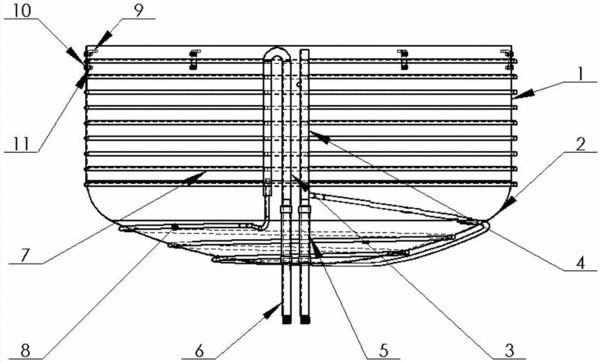

摘要：本實用新型公開了一種大口徑低溫泵用盤管式液氮熱沉結構，包括有筒體、封頭、液氮進管、液氮出管，筒體和封頭焊接在一起構成熱沉屏體，液氮進管和液氮出管并列設置在筒體外壁，液氮進管為U型結構，且其中一邊直管側面等間距連通有多條長度相同的液氮分管，多條液氮分管并行繞筒體外壁盤繞一圈后接入液氮出管，液氮進管末端引出有封頭盤管，封頭盤管呈蛇形盤繞在封頭外壁面上，且末端接入液氮出管并焊接，液氮進管和液氮出管入口端分別焊接有柔性軟管，柔性軟管另一端分別焊接有引出管，熱沉屏體口部圓周均布安裝有數個導冷支撐腳。本實用新型結構簡單合理，重量較輕，熱沉結構整體具有較好的溫度均勻性，不受低溫泵安裝方位的限制。
- 專利類型實用新型
- 申請人安徽萬瑞冷電科技有限公司;
- 發明人武義鋒;徐中堂;
- 地址230088 安徽省合肥市高新區海棠路189號
- 申請號CN201220659101.6
- 申請時間2012年12月04日
- 申請公布號CN203022997U
- 申請公布時間2013年06月26日
- 分類號F04B39/00(2006.01)I;F04B37/08(2006.01)I;
