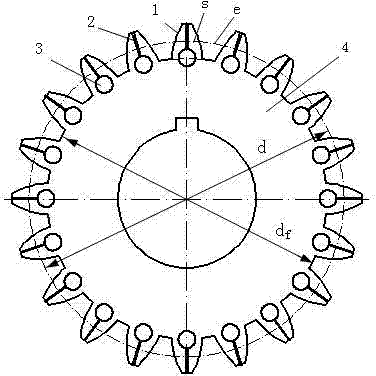

摘要：本實用新型涉及一種自動消除齒側間隙的齒輪結構。該自動消除齒側間隙的齒輪結構由兩個相互嚙合的齒輪組成，并且在齒輪安裝時保證齒厚s與齒槽寬e的配合為過盈配合，即齒厚s在公差等級上大于齒槽寬e，其中至少有一個特殊齒輪，該齒輪在每個輪齒1上從齒頂徑向對稱地開有一個徑向槽2，在每個輪齒1的對稱線與齒根圓的交點上有一個軸向圓孔3，徑向槽2與軸向圓孔3相連，徑向槽寬c應大于過盈配合公差帶的2倍，軸向圓孔直徑dc應根據齒輪的受力情況確定，保證齒頂受力后的撓度為過盈配合公差帶的2倍到4倍；當兩齒輪嚙合時，受力部分產生變形，使一齒輪的齒厚s與另一齒輪的齒槽寬e相等，保證了良好嚙合，由于對稱開槽，可適用于雙向傳動。
- 專利類型實用新型
- 申請人西華大學;
- 發明人張玲玲;秦小嶼;陳鵬;
- 地址610039 四川省成都市金牛區土橋金周路999號
- 申請號CN201220698569.6
- 申請時間2012年12月18日
- 申請公布號CN202946643U
- 申請公布時間2013年05月22日
- 分類號F16H55/18(2006.01)I;
