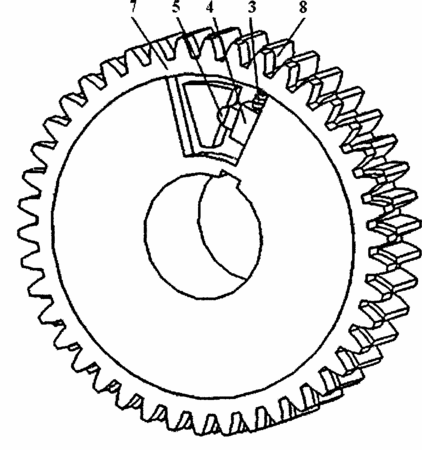

摘要：一種自動消除齒側間隙機構，包括滑塊、擺塊、彈簧、彈簧座及分別設置在同軸線錯位安裝的固定齒輪和活動齒輪輪輻上的承載面I和承載面II；滑塊底面與設置在固定齒輪輪輻上的承載面I形成移動副；擺塊的基座底面與滑塊頂面(斜面)形成移動副；擺塊的擺頭部分位于活動齒輪輪輻上的圓弧形凹槽中，與承載面II形成轉動副；彈簧座安裝在固定齒輪的輪輻上，其中心線平行于設置在固定齒輪輪輻上的承載面I，彈簧的一端安裝在彈簧座上，其另一端與滑塊的側面接觸。此種自動消除齒側間隙機構不僅承載能力大、可靠性高，而且結構簡單、便于加工制造。
- 專利類型發明專利
- 申請人西華大學;
- 發明人王進戈;柳在鑫;張均富;鄧星橋;吳江;王強;向中凡;
- 地址610039 四川省成都市金牛區土橋金周路999號
- 申請號CN200910059914.4
- 申請時間2009年07月06日
- 申請公布號CN101598212B
- 申請公布時間2011年04月20日
- 分類號F16H55/18(2006.01)I;
