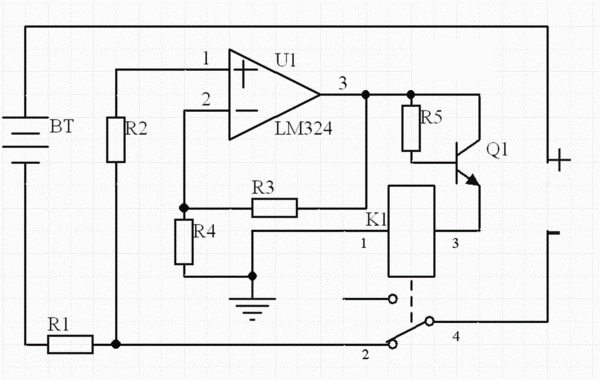

摘要：本發明實施例公開了一種電池短路保護電路，包括運算放大器U1，三極管Q1，繼電器K1，電池BT，電阻R1、R2、R3、R4、R5；U1第1腳與R2一端連接；U1第2腳分別與R3一端以及R4一端連接；U1第3腳分別與R3另一端、R5一端以及Q1集電極連接；Q1基極與R5另一端連接；Q1發射極與K1第4腳連接；K1第1腳分別與R4另一端以及電源地連接；K1第2腳分別與R1一端以及R2另一端連接；K1第3腳與負載電路負極連接。本發明實施例具有當電池輸出端短路的時候，電磁繼電器工作，將輸入和輸出開路，及時保護電路，增加電池的使用壽命，并且元器件少，電路簡單，成本低廉的優點。
- 專利類型發明專利
- 申請人深圳市海洋王照明工程有限公司;海洋王照明科技股份有限公司;
- 發明人周明杰;楊小軍;
- 地址518000 廣東省深圳市南山區東濱路84號華業公司主廠房二層北側
- 申請號CN201310200335.3
- 申請時間2013年05月27日
- 申請公布號CN104184130A
- 申請公布時間2014年12月03日
- 分類號H02H7/18(2006.01)I;
