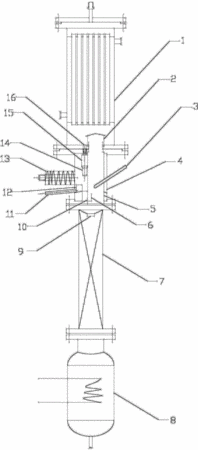

摘要：本實用新型公開了一種實驗室用精餾塔的內回流器，包括內回流筒體，內回流筒體內分為左右兩部份；其中右邊部分為上升蒸汽管，上升蒸汽管的頂部設有傘帽，傘帽下部有與上升蒸汽管相連的支撐板，支撐板上設有通向左部的流液管，流液管下部依次設置有擺錘漏斗和漏斗下流管路，漏斗下流管路是由磁性材料制成的，在內回流筒體外壁對著漏斗下流管的橫向位置上安裝有鐵芯和電磁線圈，電磁線圈與回流控制儀相連接，采出液集液筒安裝在漏斗下流管的底部側面并且與回流液集液筒間隔設置，采出液集液筒上設有流出液管路；回流液集液筒與塔內分布器連通。本實用新型能有效地將上升蒸汽與冷凝液體下流分隔開，并使兩者同處于一個回流器內。
- 專利類型實用新型
- 申請人天津市天大北洋化工實驗設備有限公司;
- 發明人劉光永;邵利;
- 地址300113 天津市南開區工業園平昌道7號內1號樓1層
- 申請號CN201220616363.4
- 申請時間2012年11月20日
- 申請公布號CN202892956U
- 申請公布時間2013年04月24日
- 分類號B01D3/32(2006.01)I;
