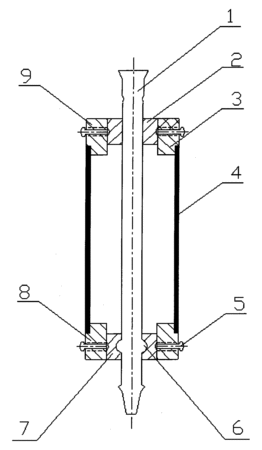

摘要:本實用新型公開了一種用于玻璃精餾塔的套管結構,該結構包括外壁涂有透明導電膜的玻璃塔體和設置在所述塔體外部的玻璃套管,所述塔體的上部和下部分別設置有由耐溫塑料或硬質橡膠制作的第一、第二內套環,所述第一、第二內套環的外部分別通過螺釘設置有由普通塑料或硬質橡膠制作的第一、第二托墊,所述第一、第二托墊的外表面上設置有圓周凸臺,所述第一、第二托墊的徑向凸臺之間設置有玻璃外套管。所述塔體下部的外表面上設置有環狀凸起;所述第二內套環的內表面上設置有與所述環狀凸起相契合的凹環。本實用新型可使玻璃精餾塔做為一個完整部件與分別設置在其上、下端的塔頭、塔釜可靠連接,從而保證精餾塔實驗的穩定進行。
- 專利類型實用新型
- 申請人天津市天大北洋化工實驗設備有限公司;
- 發明人劉光永;
- 地址300192天津市南開區科研西路20號
- 申請號CN200720096639.X
- 申請時間2007年07月06日
- 申請公布號CN201086017Y
- 申請公布時間2008年07月16日
- 分類號B01L3/16(2006.01);B01D3/00(2006.01);
