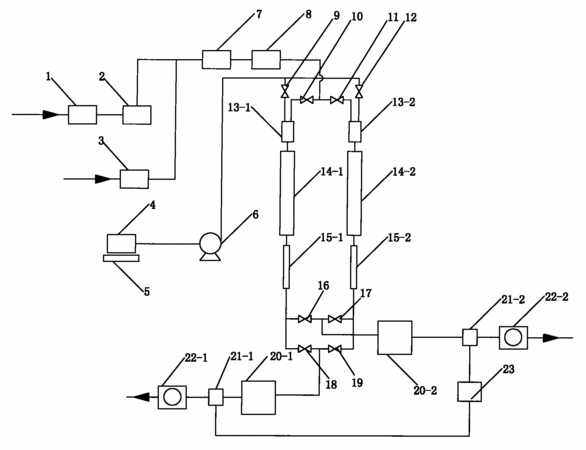

摘要:本實用新型公開了一種甲醇制烯烴的實驗、實訓裝置,包括一個固定床反應器I,還包括一個與固定床反應器I并聯的固定床反應器II,所述固定床反應器II的一端通過并聯的截止閥III、IV與所述相互并聯后的空氣供給裝置和氮氣供給裝置及甲醇供給裝置相連通,另一端依次串接冷凝器II、汽液分離器II、在線取樣器II、尾氣計量器II;所述冷凝器I的輸出端通過并聯的截止閥V、VII分別連接汽液分離器I和汽液分離器II;所述冷凝器II的輸出端通過并聯的截止閥VI、VIII同時分別連接汽液分離器I和汽液分離器II。本實用新型采用雙反應器并聯形式,依靠進出反應器的閥門開啟與關閉,改變氣、液在兩個反應器進出口的流向,實現反應和再生連續進行。
- 專利類型實用新型
- 申請人天津市天大北洋化工實驗設備有限公司;
- 發明人劉光永;
- 地址300192天津市南開區科研西路20號
- 申請號CN200820075003.1
- 申請時間2008年06月12日
- 申請公布號CN201210368Y
- 申請公布時間2009年03月18日
- 分類號G09B25/02(2006.01)I;
