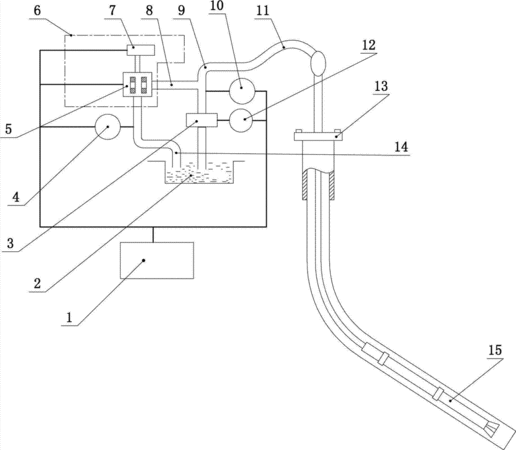

摘要:一種井下渦輪發電機閉環控制系統,包括立管,立管前端位于泥漿池內,立管后端連接有水龍帶,水龍帶后端連接有井下渦輪發電機,立管中部設有泥漿泵,泥漿泵后側的立管連接有高壓管匯,高壓管匯另一端連接有指令下傳裝置,指令下傳裝置包括泥漿流量控制閥和動力系統,動力系統與泥漿流量控制閥相連,高壓管匯與泥漿流量控制閥相連,泥漿流量控制閥還連接有泥漿管,泥漿管另一端位于泥漿池內,該井下渦輪發電機閉環控制系統還包括地面系統,泥漿泵與地面系統之間通過連接控制電纜連接有泵沖傳感器,泥漿泵后側的立管與地面系統之間通過連接控制電纜連接有壓力傳感器,泥漿管與地面系統之間通過連接控制電纜連接有流量傳感器。
- 專利類型實用新型
- 申請人泉州市雙環能源科技有限公司;
- 發明人陳水源;許朝輝;
- 地址362000 福建省泉州市鯉城區展覽城A座
- 申請號CN201220544416.6
- 申請時間2012年10月23日
- 申請公布號CN202850902U
- 申請公布時間2013年04月03日
- 分類號E21B21/08(2006.01)I;
