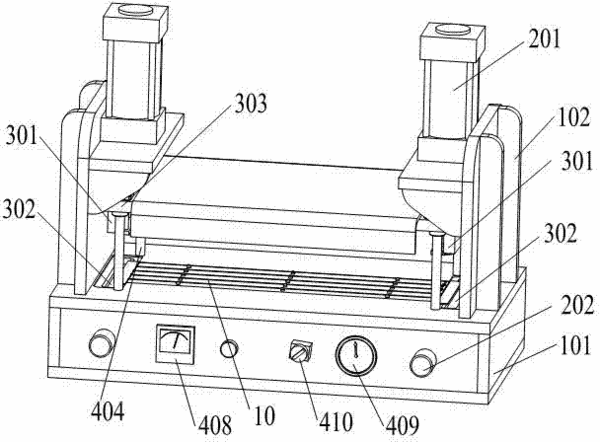

摘要：本實用新型公開了一種LED燈條的電源檢測、分板一體化工裝夾具，包括底座、動力裝置、分板裝置、電源檢測裝置和固定裝置；動力裝置包括氣缸和氣壓開關；在底座上設置有用于安裝氣缸的支撐架，電源檢測裝置、固定裝置和氣壓開關裝設在底座上；分板裝置包括沖壓條，氣缸的尾部設置有固定板，沖壓條裝設于固定板上，在底座上還設置有與沖壓條適配的工裝孔槽，在分板時通過氣缸下行，使沖壓條落入底座上的工裝孔槽中，利用沖壓條的沖力將LED燈條拼板的輔邊去除實現分板，同時通過電源檢測裝置對LED燈條進行檢測點亮操作。本實用新型只需一臺工裝夾具、一個工人，一個動作同時完成分板和電源檢測兩個工序，節省了作業時間和勞動力成本。
- 專利類型實用新型
- 申請人康佳集團股份有限公司;東莞康佳電子有限公司;
- 發明人龍才強;李成應;汪威成;熊擁軍;
- 地址518053 廣東省深圳市南山區華僑城
- 申請號CN201220414406.0
- 申請時間2012年08月21日
- 申請公布號CN202837517U
- 申請公布時間2013年03月27日
- 分類號G01R31/40(2006.01)I;B23D27/00(2006.01)I;
