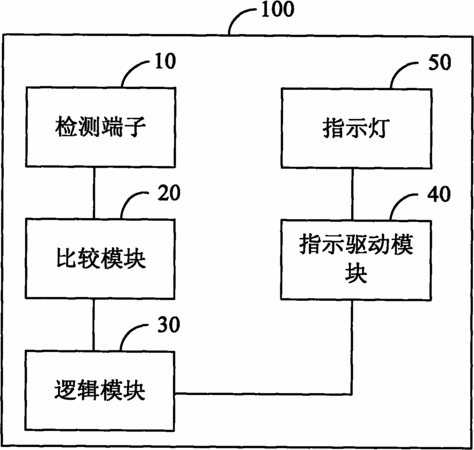

摘要:本發明公開了一種電源檢測裝置,包括指示燈以及檢測端子,所述指示燈與所述檢測端子之間設有電源電壓檢測電路,該電源電壓檢測電路包括與所述檢測端子依次連接的比較模塊、邏輯模塊以及指示驅動模塊,通過所述比較模塊將所述輸出電壓與一基準電壓相比較,所述邏輯模塊將所述比較模塊傳來的信號轉進行邏輯變換,所述指示驅動模塊根據所述邏輯模塊傳來的信號驅動所述指示燈,用戶根據指示燈的亮滅狀態判斷電源是否合格。借此,本發明能夠判斷電源是否合格,且本發明的電路基本由三極管、電阻和電壓比較器搭建,電路結構簡單,更加節省電源檢測裝置的制作成本,操作簡單,更加適合流水線作業。
- 專利類型發明專利
- 申請人康佳集團股份有限公司;
- 發明人林凱;
- 地址518053 廣東省深圳市南山區華僑城
- 申請號CN200910110462.8
- 申請時間2009年11月02日
- 申請公布號CN102053229A
- 申請公布時間2011年05月11日
- 分類號G01R31/40(2006.01)I;G01R19/165(2006.01)I;
