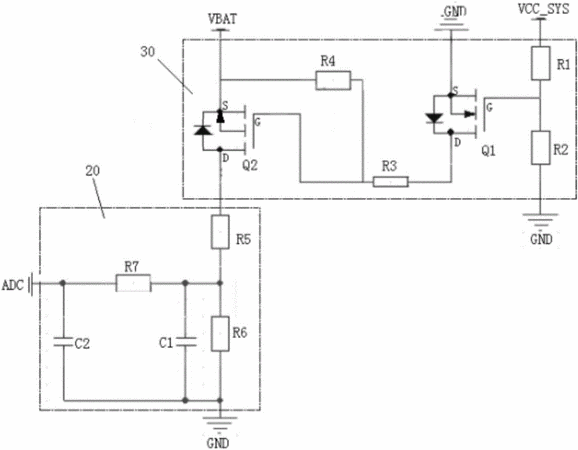

摘要：本實用新型公開一種電池電量檢測電路和電池電量檢測系統。該電池電量檢測電路包括主控電路、開關電路和電壓采樣電路；所述開關電路，與電池和開關信號輸出端相連，根據所述開關信號輸出端輸出的開關信號導通或斷開；所述電壓采樣電路，與所述開關電路相連，用于在所述開關電路導通時，對所述電池的電壓進行采樣并輸出；所述主控電路，與所述電壓采樣電路相連，用于檢測所述電池的電壓，以輸出所述電池的電量。本實用新型所提供的電池電量檢測電路，可在開關電路斷開時，不對電池進行電量檢測，從而節省電池損耗，延長電池的供電時間，在一定程度上延長電池的使用壽命。
- 專利類型實用新型
- 申請人深圳市優必選科技有限公司;
- 發明人鐘瀟楚;熊友軍;
- 地址518000 廣東省深圳市南山區學苑大道1001號南山智園C1棟16、22樓
- 申請號CN201620499626.6
- 申請時間2016年05月27日
- 申請公布號CN205787042U
- 申請公布時間2016年12月07日
- 分類號G01R31/36(2006.01)I;
