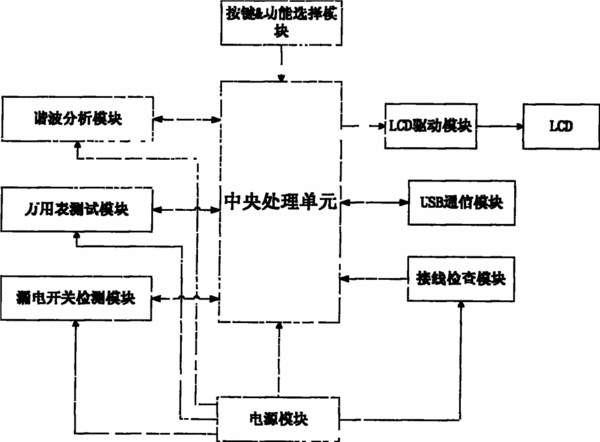

摘要：本實用新型公開了一種復合功能電子測量裝置，其包括殼體、探針、功能控制按鍵和旋鈕、LCD顯示屏以及置于殼體內部的功能電路模塊，所述的功能電路模塊包括萬用表部分、漏電開關檢測部分和諧波分析部分；其中所述的漏電開關檢測部分包括電壓檢測模塊、高速ADC模塊、觸發電流產生模塊、信號跟隨模塊和DAC模塊；所述的諧波分析部分包括功能選擇模塊，信號調理模塊，基頻測試模塊，高速ADC采集模塊和數據存儲模塊。本實用新型的有益效果是：集萬用表、漏電開關檢測儀和諧波分析儀于一體，使得測試更加方便、快捷，且攜帶方便，結合本實用新型的附加功能，使得使用更加智能化，更大大提高了測量精度。
- 專利類型實用新型
- 申請人優利德科技(中國)有限公司;
- 發明人李毓宏;葛明麗;
- 地址523808 廣東省東莞市松山湖高新技術產業開發區工業北一路6號
- 申請號CN201220261245.6
- 申請時間2012年06月05日
- 申請公布號CN202815052U
- 申請公布時間2013年03月20日
- 分類號G01R15/12(2006.01)I;G01R31/327(2006.01)I;G01R23/16(2006.01)I;
