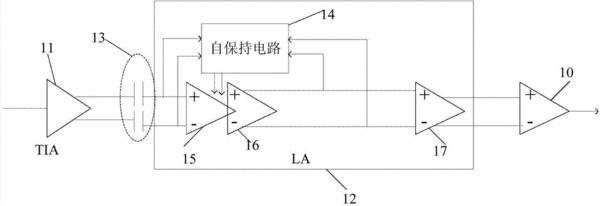

摘要：本實用新型提供一種前置放大器，包括：跨阻放大器TIA、耦合電容和限幅放大器LA，所述LA包括第一差分放大器、第二差分放大器、第三差分放大器和自保持電路；所述TIA將所述電流信號轉換成第一電壓信號和第二電壓信號；所述LA對所述第一電壓信號和所述第二電壓信號進行放大；所述自保持電路在判斷經所述耦合電容耦合后的所述第一電壓信號和第二電壓信號之間的電壓差小于預設電平后，將所述第二差分放大器的輸出信號作為反饋輸入給所述第二差分放大器的輸入端。本實用新型提供的前置放大器可以處理輸入信號在連續周期內是連0或連1的情況，整個電路的工作點不會發生偏移，進而擴展了前置處理器在處理器光互連通信中適用范圍。
- 專利類型實用新型
- 申請人龍芯中科技術有限公司;
- 發明人梁華岳;范煜川;
- 地址100095 北京市海淀區中關村環?？萍际痉秷@龍芯產業園2號樓
- 申請號CN201420497569.9
- 申請時間2014年08月29日
- 申請公布號CN204031080U
- 申請公布時間2014年12月17日
- 分類號H03F3/45(2006.01)I;
