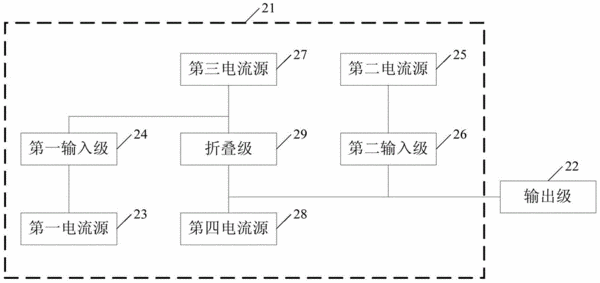

摘要：本發明提供一種軌到軌運算放大器。包括：輸入級和輸出級，輸入級包括第一電流源、第一輸入級、第二電流源、第二輸入級、第三電流源、第四電流源和折疊級，其中：第一電流源生成第一恒定電流信號；第一輸入級將第一差分電壓信號轉換為第一差分電流信號輸入至折疊級；第二電流源生成第二恒定電流信號；第二輸入級將第一差分電壓信號轉換為第二差分電流信號輸入至輸出級；第三電流源生成第三恒定電流信號；第四電流源生成第四恒定電流信號；折疊級將第一差分電流信號輸入至輸出級。本發明提供的軌到軌運算放大器，輸入級不對稱，導致輸入級輸出的共模電壓不為Vdd/2，輸出級的驅動電壓較大，使得輸出級輸出的信號的帶寬較大。
- 專利類型發明專利
- 申請人龍芯中科技術有限公司;
- 發明人孟時光;張昊;
- 地址100190 北京市海淀區科學院南路10號
- 申請號CN201310369432.5
- 申請時間2013年08月22日
- 申請公布號CN103457554B
- 申請公布時間2016年08月10日
- 分類號H03F3/45(2006.01)I;H03F1/42(2006.01)I;
