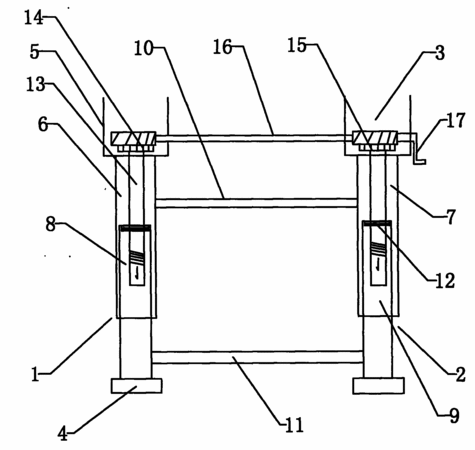

摘要：本實用新型所述的一種新型升降傳動機構，包括第一橢圓支撐管、第二橢圓支撐管和齒輪傳動裝置，所述第一橢圓支撐管和第二橢圓支撐管的底部均設有地腳，第一橢圓支撐管和第二橢圓支撐管的頂部均設有桌面托板槽，所述齒輪傳動裝置包括兩根通扣絲杠和傳動絲杠，所述兩根通扣絲杠分別設在第一橢圓支撐管和第二橢圓支撐管的內部，兩根通扣絲杠均與對應的螺母配合連接，兩根通扣絲杠的上端分別設有第一方形齒輪和第二方形齒輪，第一方形齒輪和第二方形齒輪之間通過所述傳動絲杠嚙合連接。本實用新型的有益效果為：構造簡單、體積小且升降平穩，適合于學校課桌、辦公等場所廣泛使用。
- 專利類型實用新型
- 申請人河北慧通家具有限公司;
- 發明人梁東益;
- 地址065700 河北省霸州市煎茶鋪鎮王莊子道口東112國道58公里處路南
- 申請號CN200920163715.3
- 申請時間2009年07月13日
- 申請公布號CN201438894U
- 申請公布時間2010年04月21日
- 分類號A47B13/00(2006.01)I;A47B9/04(2006.01)I;F16H19/02(2006.01)I;
