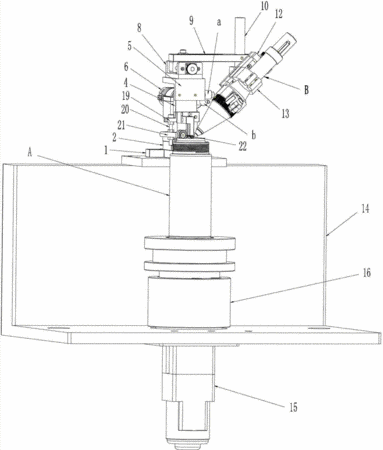

摘要：本實用新型公開了一種保溫杯杯口焊接裝置，包括保溫杯旋轉定位裝置和設于保溫杯旋轉定位裝置上方的激光焊接頭隨動機構，其特征在于激光焊接頭隨動機構包括底座、通過水平線軌安裝至底座上的滑動座、通過縱向線軌安裝至滑動座上的升降座和固定在升降座上的激光焊接頭安裝架；升降座側部橫向設有圓柱凸起，而底座上水平固定有推力氣缸，該推力氣缸的伸縮桿前端設有與圓柱凸起相配合以驅使滑動座和升降座同步活動的錐形頭，同時滑動座與底座之間連有滑動座復位彈簧。本裝置能在焊接作業時驅動激光焊接頭相對下方的保溫杯作上下左右的位置調節，防止激光焊接頭干涉保溫杯的拆卸，同時提高其穩定性，解決保溫杯杯口的焊縫圓度失真問題，提升產品質量。
- 專利類型實用新型
- 申請人蘇州迅鐳激光科技有限公司;
- 發明人顏章健;
- 地址215123 江蘇省蘇州市工業園區東富路58號
- 申請號CN201220406879.6
- 申請時間2012年08月16日
- 申請公布號CN202726317U
- 申請公布時間2013年02月13日
- 分類號B23K26/20(2006.01)I;B23K26/08(2006.01)I;B23K26/42(2006.01)I;
